100,000+
injection parts, in 39 countries
THOR SERIES — CAGE BRACKET
More than 100,000 brackets. In 39 countries.
10 years
no warranty claims
PE100
UV-protected · ISO 4427
СУТЬ СИСТЕМЫ

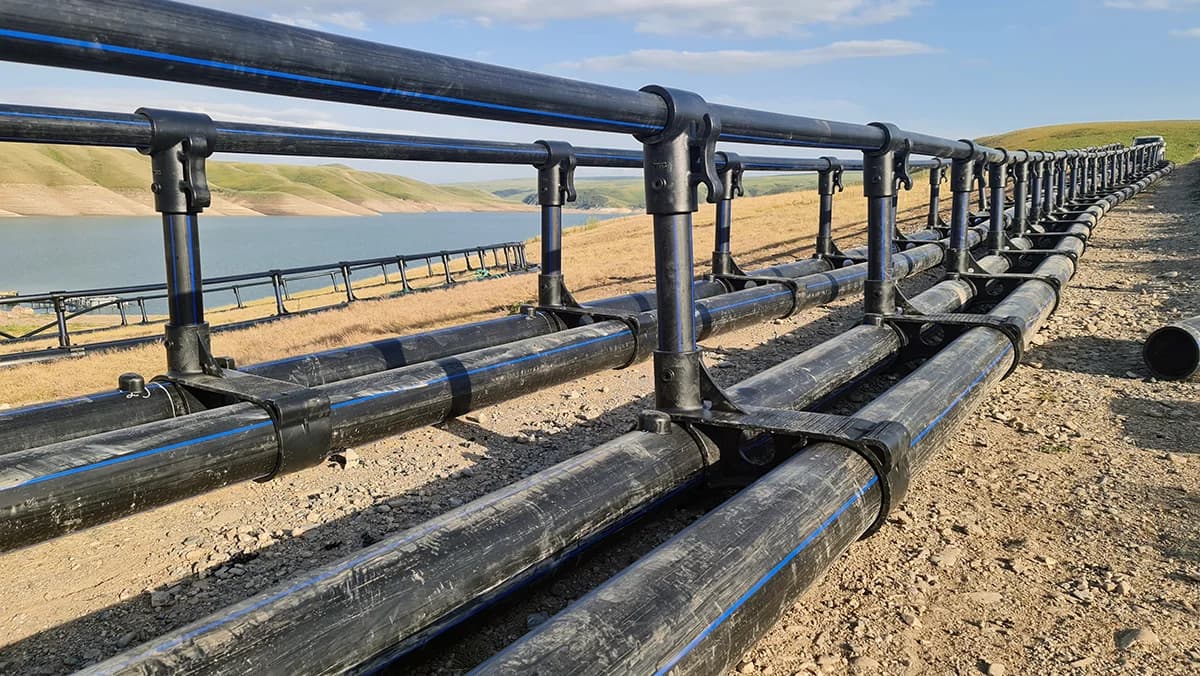

Инжекционный крепеж садка из HDPE. Литьё в одну деталь — без соединений. Целиком из полиэтилена высокой плотности: без металлической оснастки, без покрытий, без отдельных крепёжных элементов.
ANATOMY
Five parts, one monoblock breakthrough.

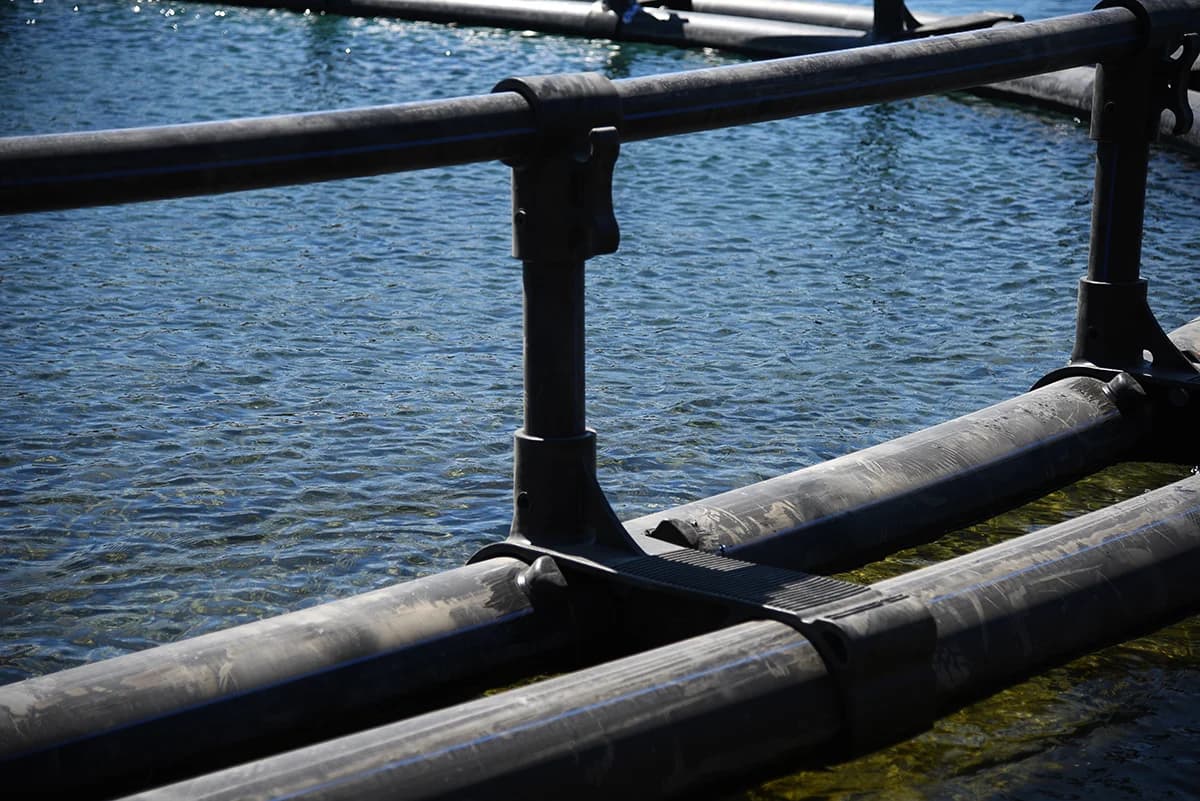

Our neck coupling carries an integrated hook and pin-fixes to the handrail upright — weld-free. Industry norm: the injection part is welded to the pipe. We are the only manufacturer producing this neck coupling.
- 1WORLD-FIRSTNeck CouplingWeld-free · Integrated hook · Slip-onPE100 monoblock injection — HDPE
- 2PinDIA 25 mm · HDPE
- 3Handrail UprightDiameter sized to THOR variant
- 4StopperØ 250 mm · HDPE
- 5Bracket BodyPE100 monoblock injection — HDPE
3D MODEL
Pick a variant, rotate, view in AR
СЦЕНАРИИ ПРИМЕНЕНИЯ
Разработано под эти сценарии.
СЦЕНАРИЙ 01

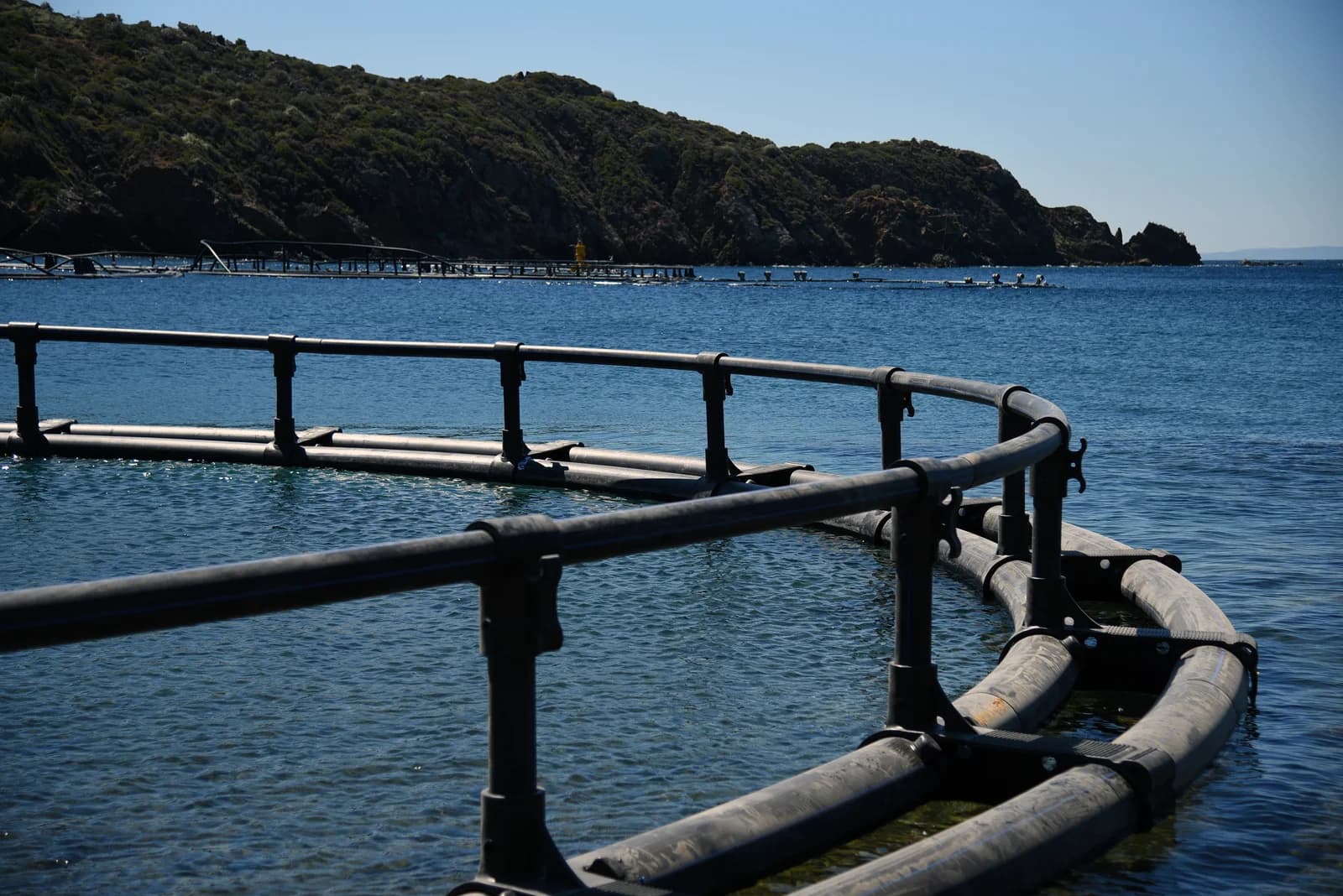

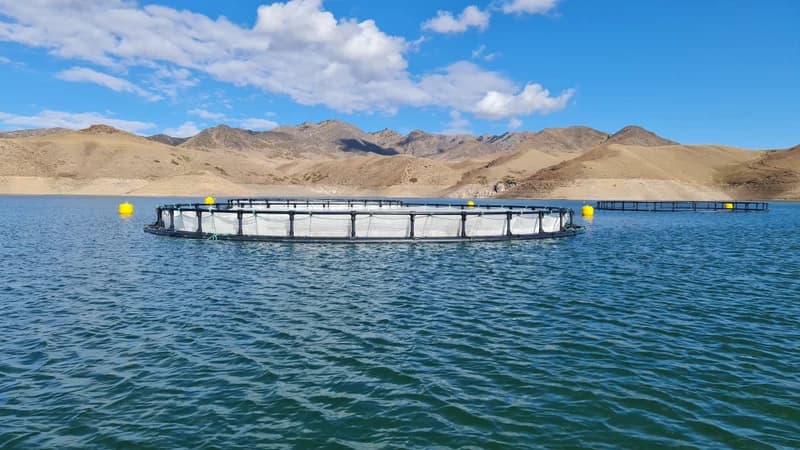

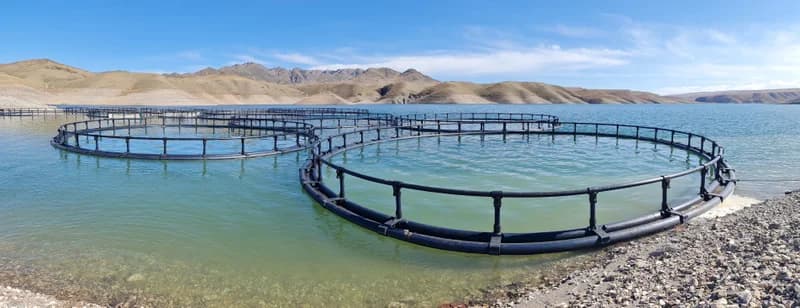

Озёра и защищённые бухты
В садках для озёр, бухт и полуоткрытых прибрежных участков диаметра основной трубы 250 мм достаточно. Низкая волновая энергия, контролируемое течение. Работает на десятках объектов — от внутренних вод Türkiye до африканских озёр и рек Центральной Азии. — THOR-2x250
СЦЕНАРИЙ 02
Повышенная плотность посадки
Для участков с более выраженной волновой и ветровой нагрузкой или при повышении плотности посадки. Обычно применяется в садках диаметром от 20 до 30 м. — THOR-2x315
СЦЕНАРИЙ 03
Конструктивная устойчивость к течению
На участках с повышенной ветровой и течениевой нагрузкой или при увеличенной глубине сети, когда сохранение плотности посадки или круглой формы садка является приоритетом. Применяется в садках диаметром до 40 м. — THOR-3x315
СЦЕНАРИЙ 04
Открытое море, большой диаметр, высокая нагрузка
Группа 400-500 мм применяется в проектах с тунцом и в садках большого диаметра на глубоководных участках с сильными течениями. Один крепеж достигает 58 кг — нагрузки на участок рассчитываются соответствующим образом. — THOR-2x400 / 2x450 / 2x500
ТЕХНИЧЕСКИЕ ДАННЫЕ
Оптимизированное конструктивное поведение.
HDPE марки PE100 — со стабилизацией против ультрафиолета (мин. 2,25 % сажи), сырьё соответствует ISO 4427. Чёрный компаунд со стабилизацией против УФ — ожидаемый ресурс в морской воде и под ультрафиолетом составляет 30 лет.
Производство ведётся на нашем предприятии площадью 5 000 м² в İzmir: 5 инжекционных прессов — все с автоматизацией роботизированной рукой — и свыше 50 пресс-форм в серийной работе. Масса отливки от 100 г до 90 кг. Дата производства и номер партии прослеживаются по каждой отгрузке.
Свыше 100 000 крепежей сегодня работают в морях 39 стран, формируя садки. За 10 лет полевой эксплуатации — ноль рекламаций.

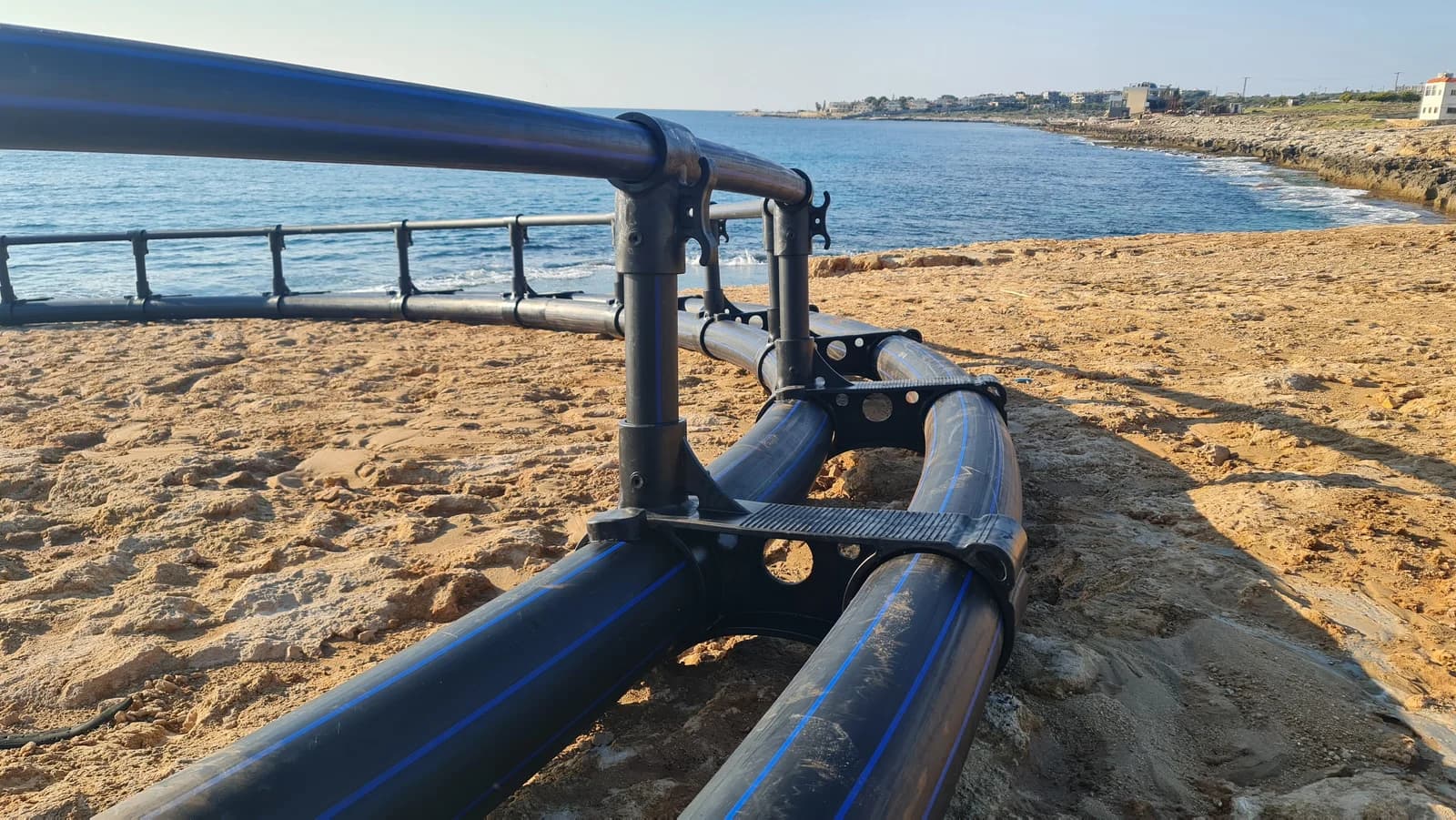

В отличие от отраслевого стандарта — где инжекционный крепеж приваривается к флотационной трубе стыковой или экструзионной сваркой — конструкция ASAKUA THOR обхватывает трубу и фиксирует её штифтом: обхватно-штифтовое соединение, без сварки на месте. Это единственный в мире производитель, применяющий данный принцип.
- Объём производства
- Свыше 100 000 инжекционных деталей, в эксплуатации в 39 странах
- Полевая история
- 10 лет — без зарегистрированных рекламаций
- Сырьё
- PE100 — со стабилизацией против УФ · ISO 4427
- Модели
- 6 моделей — 2x250, 2x315, 3x315, 2x400, 2x450, 2x500
- Диапазон диаметров основной трубы
- 250 мм – 500 мм
- Метод производства
- Литьё под давлением — автоматизация роботизированной рукой
VARIANT COMPARISON
6 models — by main pipe diameter
Model
Main Pipe
Handrail
Wall Thickness
Weight
Datasheet
ГАЛЕРЕЯ
