SENARYO 01
Kafes mooring halatı
Şamandıra, zincir ve bağlantı elemanları arasındaki halat segmentleri için tedarik. Nihai hat düzeni ve halat seçimi proje koşullarına göre belirlenir.
Demirleme ve Mooring Sistemleri

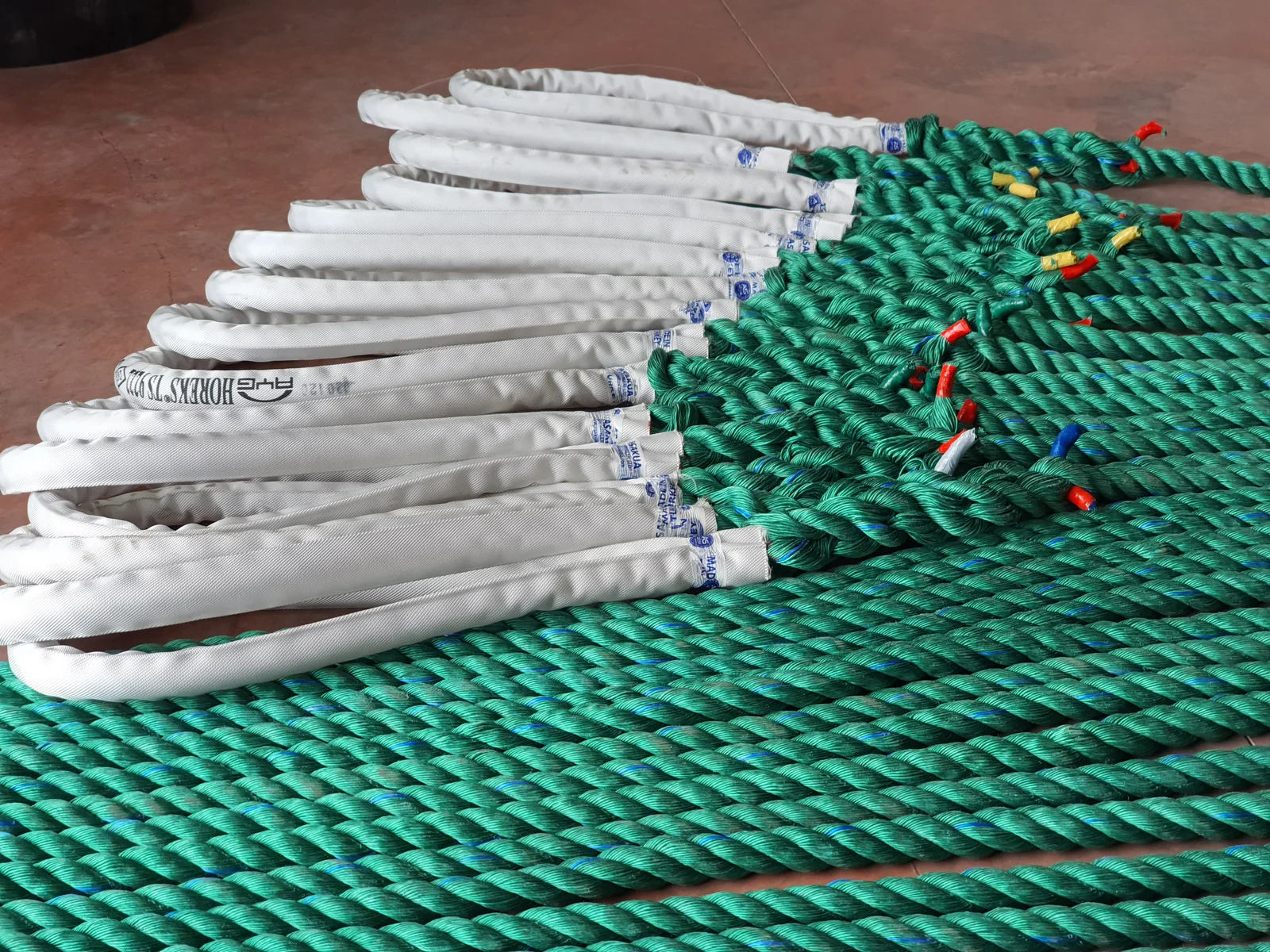

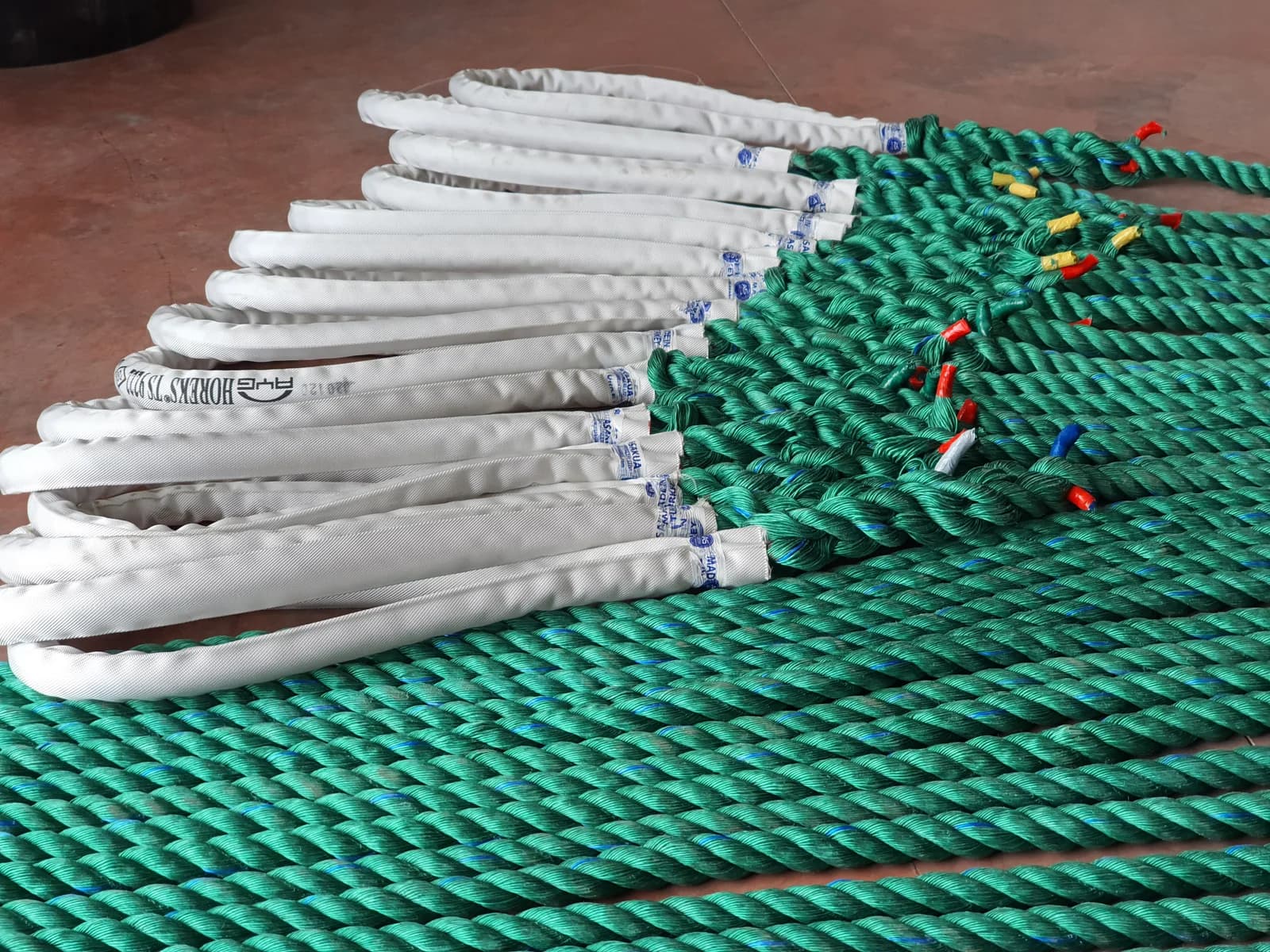

PP Mooring Halatı
Balık çiftliği ve deniz operasyonları için polipropilen mooring ve bağlama halatı tedariki. Ölçüler ve minimum kopma yükleri katalog tablosunda sunulur.
SİSTEMİN ÖZÜ
ASAKUA, balık kafesi demirleme sistemleri ve deniz operasyonları için PP halat tedarik eder. Halat seçimi; kullanım koşulları, uç bağlantıları ve proje gereksinimleriyle birlikte değerlendirilir. Ölçü ve minimum kopma yükü değerleri model bazında aşağıdaki katalog tablosunda yer alır.
UYGULAMA SENARYOLARI
Hangi durumlar için tasarlandı.
SENARYO 02
Tekne ve iskele bağlama
İş teknesi, yüzer iskele ve platform bağlama projeleri için tedarik. Uç bağlantıları ve temas yüzeyleri kurulum koşullarıyla birlikte değerlendirilir.
SENARYO 03
Uzun hat ve endüstriyel kullanım
Uzun hat yetiştiriciliği ve endüstriyel bağlama projeleri için halat seçenekleri. Uygulamaya uygun ürün ve donatım, proje ihtiyacına göre seçilir.
KATALOG TABLOSU
PP halat ölçüleri
Katalog referans değerleri; mühendislik onayı değildir.
Çap başına standart 220 m makara değerleri: makara kütlesi, minimum kopma yükü (MBL) ve azami özel makara boyu.
MBL minimum kopma yüküdür; çalışma yükü sınırı (WLL) değildir ve izin verilen yük bildirmez.
Malzeme özellikleri
- Özgül ağırlık
- 0,91
- Suda yüzer
- Evet
- Erime noktası (°C)
- 165
- Su emme
- Yok
| Çap (mm) | 220 m makara (kg) | Minimum kopma yükü (MBL) | Azami özel makara (m) | |
|---|---|---|---|---|
| MBL (kgf) | MBL (kN) | |||
| 6 | 3,67 | 770 | 7,55 | 500 |
| 8 | 6,6 | 1.345 | 13,19 | 650 |
| 10 | 10 | 2.000 | 19,61 | 500 |
| 12 | 14,5 | 2.840 | 27,84 | 365 |
| 14 | 20 | 3.905 | 38,28 | 2.000 |
| 16 | 25,5 | 4.900 | 48,04 | 1.550 |
| 18 | 32,5 | 5.500 | 53,92 | 1.200 |
| 20 | 40 | 7.520 | 73,73 | 1.000 |
| 22 | 48,5 | 8.450 | 82,84 | 800 |
| 24 | 57 | 10.200 | 100 | 950 |
| 26 | 67,6 | 11.870 | 116,37 | 800 |
| 28 | 78 | 13.540 | 132,75 | 700 |
| 30 | 90 | 15.482 | 151,78 | 600 |
| 32 | 101 | 17.425 | 170,83 | 550 |
| 34 | 115,6 | 19.262 | 188,84 | 500 |
| 36 | 129 | 21.100 | 206,86 | 450 |
| 40 | 158 | 24.980 | 244,9 | 350 |
| 44 | 193,5 | 30.165 | 295,74 | 850 |
| 48 | 229 | 35.350 | 346,57 | 750 |
| 52 | 268 | 43.400 | 425,49 | 650 |
| 56 | 312 | 49.400 | 484,31 | 600 |
| 60 | 358 | 56.200 | 550,98 | 500 |
| 64 | 407 | 64.100 | 628,43 | 450 |
| 68 | 460 | 72.200 | 707,84 | 400 |
| 70 | 486 | 76.200 | 747,06 | 365 |
| 72 | 514 | 80.200 | 786,27 | 350 |
| 76 | 574 | 89.300 | 875,49 | 330 |
| 80 | 638 | 98.400 | 964,71 | 280 |
| 84 | 705 | 108.300 | 1.061,76 | 250 |
| 88 | 772 | 118.700 | 1.163,73 | 220 |
| 96 | 917 | 140.600 | 1.378,43 | 200 |
| 100 | 994 | 151.200 | 1.482,35 | 183 |
| Çap (mm) | 220 m makara (kg) | Minimum kopma yükü (MBL) | Azami özel makara (m) | |
|---|---|---|---|---|
| MBL (kgf) | MBL (kN) | |||
| 40 | 158 | 28.000 | 274,51 | 270 |
| 44 | 193,6 | 33.750 | 330,88 | 220 |
| 48 | 229 | 39.500 | 387,25 | 520 |
| 52 | 270,4 | 45.750 | 448,53 | 450 |
| 56 | 312 | 52.000 | 509,8 | 380 |
| 60 | 359 | 59.500 | 583,33 | 330 |
| 64 | 407 | 67.550 | 662,25 | 290 |
| 68 | 460 | 76.000 | 745,1 | 260 |
| 72 | 515 | 84.500 | 828,43 | 450 |
| 76 | 574 | 94.000 | 921,57 | 400 |
| 80 | 638 | 104.000 | 1.019,61 | 350 |
| 84 | 703 | 114.000 | 1.117,65 | 320 |
| 88 | 772 | 125.000 | 1.225,49 | 300 |
| 92 | 846 | 136.000 | 1.333,33 | 270 |
| 96 | 916 | 148.000 | 1.450,98 | 250 |
| 100 | 1.000 | 159.166 | 1.560,45 | 220 |
| 104 | 1.078 | 169.500 | 1.661,76 | 220 |
| Çap (mm) | 220 m makara (kg) | Minimum kopma yükü (MBL) | Azami özel makara (m) | |
|---|---|---|---|---|
| MBL (kgf) | MBL (kN) | |||
| 52 | 274 | 47.400 | 464,71 | 900 |
| 56 | 316 | 55.100 | 540,2 | 800 |
| 60 | 364 | 61.700 | 604,9 | 700 |
| 64 | 413 | 70.500 | 691,18 | 600 |
| 68 | 470 | 79.800 | 782,35 | 550 |
| 72 | 523 | 89.200 | 874,51 | 500 |
| 76 | 586 | 98.500 | 965,69 | 450 |
| 80 | 648 | 108.400 | 1.062,75 | 400 |
| 84 | 716 | 117.800 | 1.154,9 | 350 |
| 88 | 787 | 127.700 | 1.251,96 | 320 |
| 96 | 934 | 150.800 | 1.478,43 | 270 |
| 104 | 1.095 | 171.700 | 1.683,33 | 220 |
| 108 | 1.166 | 186.000 | 1.823,52 | 220 |
TEKNİK
Teknik ayrıntılar.
Halat yapısına ve çapa göre ölçü, standart roda ve minimum kopma yükü değerlerini katalog tablosundan inceleyin. Renk, işaretleme ve donatım düzeni sipariş kapsamında değerlendirilir.
DOKÜMANLAR
Ürün dokümanları
| Doküman | Tip | Dil | Revizyon | Sayfa |
|---|---|---|---|---|
| ASAKUA PP Ropes datasheet ↗ | Teknik föy | Türkçe | 01 | 3 |
| ASAKUA PP Ropes datasheet ↗ | Teknik föy | İngilizce | 01 | 3 |
